용접 티타늄 튜브
튜브형 제품은 필러 금속을 사용하지 않고 롤 성형 및 용융 용접된 스트립으로 만들어집니다.
티타늄 용접 및 인발 튜브
튜브형 제품은 용접 후 맨드릴을 통해 드로잉하여 원하는 최종 크기를 만드는 공정을 거칩니다. 이 “용접 후 인발” 방식은 벽이 두껍고 직경이 커서 직접 크기에 맞게 용접할 수 없는 튜브를 제작할 때 특히 효과적입니다. 이 방식은 우수한 품질을 유지하면서 심리스 튜브에 비해 비용을 크게 절감할 수 있습니다. 당사의 모든 용접 및 인발 튜브는 우수한 마감과 내구성을 위해 밝게 어닐링 처리됩니다.
원활한 티타늄 튜브
심리스 튜브 제품은 빌렛 피어싱 또는 열간 압출 공정을 통해 튜브 구멍을 뚫어 제작됩니다. 심리스 튜브는 매우 큰 직경 대 벽 비율이 필요한 애플리케이션에 이상적이며, 외부 치수 공차가 매우 정밀하고 까다로운 조건에서 우수한 성능을 제공합니다.
티타늄 튜브 및 파이프 제조 공정 소개
티타늄 심리스 튜브
다쉰이 제작합니다:
● 열처리 티타늄 튜브
티타늄 튜브는 열간 압연 또는 열간 압출, 직선화, 내경 및 외경 가공, 표면 연마 등의 형태로 공급됩니다. 티타늄 튜브는 열처리 또는 비열처리 형태로 제공됩니다. 당사는 100% 초음파 결함 감지 기능을 보유하고 있습니다.
사용 가능한 자료
열간 압연 티타늄 튜브는 제조업체와 고객 간의 계약에 따라 외경 19mm~1020mm, 두께 9mm~30mm, 길이 최대 12000mm로 제공됩니다.
열간 압출 티타늄 튜브는 외경 50mm~609mm, 두께 3mm~35mm, 길이 최대 8000mm로 제공되며 고객과 제조업체의 계약에 따라 맞춤형으로 제작할 수도 있습니다.
● 냉간 가공 티타늄 튜브
냉간 가공된 티타늄 튜브는 특정 제조 요건을 충족하기 위해 다양한 형태로 제공됩니다. 여기에는 열처리, 표면 에칭, 수압 테스트 또는 초음파 테스트 옵션이 포함되어 있어 필요한 표준과 애플리케이션 요구 사항을 충족할 수 있습니다.
제공되는 티타늄 튜브의 외경은 6mm~1020mm, 벽 두께는 0.5mm~50mm, 길이는 최대 6000mm입니다. 구체적인 치수와 조건은 제조업체와 고객 간의 상호 협의를 통해 맞춤 설정할 수 있습니다.
티타늄 용접 파이프
Daxun은 직경 12.7mm~1020mm, 벽 두께 0.4mm~50mm, 길이 최대 25,000mm의 고품질 티타늄 용접 파이프를 전문적으로 생산 및 공급합니다. 전기 티타늄 합금 등급 1, 2, 12로 제작된 이 파이프는 열교환기, 석유 공학 및 화학 산업에서 사용하도록 설계되었습니다.
생산 공정은 평평하게 압연된 원료를 전기 튜브 용접기로 텅스텐 불활성 가스(아르곤) 용접을 사용하여 자동 용접한 다음 압연기에서 직접 열처리하는 것으로 시작됩니다. 완성된 티타늄 용접 튜브는 기계적 테스트, 치수 측정, 100% 초음파 및 와전류 테스트, 공압 또는 수압 테스트 등 엄격한 품질 관리를 거칩니다.
ASTM B338 및 ASME SB338 표준을 준수하기 위해 DaXun은 첨단 제조 공정과 정밀 검사 장비를 사용합니다. 파이프는 고객 사양에 따라 꼼꼼하게 포장되어 최고 수준의 품질과 신뢰성을 보장합니다.
다양한 티타늄 튜브의 브랜드와 특성
티타늄 튜브 재질마다 용도가 다릅니다.
산업용 순수 티타늄 튜브 파이프는 용접이 쉽고 부식에 강하며 300°C에서 장시간 작동할 수 있습니다. 전력, 석유화학, 원자력, 군수 산업 등에 사용됩니다.
티타늄 용접 파이프는 부식에 강하며 열교환기, 응축기, 증발기 등과 같은 화학 장비 및 파이프라인에 사용됩니다.
티타늄 용접 파이프는 부식에 강하며 열교환기, 응축기, 증발기 등과 같은 화학 장비 및 파이프라인에 사용됩니다.
항공우주 부품 생산, 고온 내성 및 고강도에 적합합니다.
티타늄 이음매없는 파이프는 강도와 인성이 우수하고 입자가 정제되어 있습니다.
단조 티타늄 튜브는 강도와 인성이 우수하며 튜브 벽 두께를 완전히 사용자 지정할 수 있습니다.
티타늄 튜브 및 파이프 등급 12 내식성이 우수합니다.
의료, 계측, 유체 장비 등과 같은 정밀 장비용 티타늄 튜브에 적합합니다.
석유와 가스부터 발전, 업스트림과 다운스트림, E&P와 파이프라인, 정유와 원자력까지.
석유와 가스부터 발전, 업스트림과 다운스트림, E&P와 파이프라인, 정유와 원자력까지.
자동차 및 장비의 배기관에 사용되며 연신율과 내식성이 뛰어납니다.
티타늄 열교환기 튜브 다양한 열교환기 파이프용.
티타늄 튜브 및 파이프 생산 흐름
신뢰할 수 있는 티타늄 튜브와 파이프를 사용하면 용도에 맞게 특성을 맞춤 설정할 수 있습니다.
-
튜브 블랭크 준비테스트를 위한 적격 튜브 블랭크 선택
-
튜브 블랭크 천공
튜브 블랭크가 가열되고 천공됩니다.
-
열간 압연 및 사이징
열간 압연 튜브 블랭크는 파이프 사이징을 거칩니다.
-
냉각 교정
열간 압연 파이프 냉각 및 곧게 펴기
-
표면 처리 및 결함 감지
파이프라인 표면 처리 및 결함 감지
-
탐지 및 저장
테스트를 통과한 티타늄 튜브는 창고에 보관합니다.
티타늄 튜브 및 파이프의 주요 특징
티타늄 금속의 밀도는 4.506g/cm3입니다.
티타늄은 강철보다 부식에 100배 더 강합니다.
자기장 간섭을 피해야 하는 상황에 적합
티타늄 합금은 강도가 높습니다(튜브 벽 두께가 가장 얇은 경우에도).
Daxun의 티타늄 튜브 제조 역량
Daxun은 튜브 및 파이프 생산을 위한 최첨단 압출 및 냉간 가공 기술을 포함한 첨단 성형 기술을 갖추고 있습니다. 당사의 자산에는 세계 최대 규모의 필거 공장과 고품질 피팅 제작을 위한 특수 하이드로포밍 공정이 포함됩니다.
Daxun의 파이프 처리 기능
완전 통합 제조업체인 Daxun은 대규모 생산 또는 특정 가공 작업 등 다양한 프로젝트 요구에 맞는 포괄적인 솔루션을 제공합니다. 당사의 광범위한 서비스에는 직선화, 드릴링, 호닝, 트레패닝, 절단, 테스트, 보링, 가공, 레이저 용접, 연마, 선삭 및 다양한 특수 공정이 포함됩니다. 이러한 올인원 접근 방식을 통해 생산의 모든 단계에서 정밀성, 효율성, 품질을 보장합니다.
더 크고 더 나은 파이프 솔루션
12,000톤에서 35,000톤에 이르는 수직 및 수평 프레스를 갖춘 Daxun은 탁월한 파이프 압출 능력을 제공합니다. 이 첨단 기계를 통해 글로벌 시장에서 가장 긴 길이와 가장 큰 직경의 파이프를 제조할 수 있어 생산 규모와 다목적성에 대한 새로운 표준을 제시합니다.
최첨단 테스트
티타늄 튜브는 배송 전에 수압 테스트, 와전류/초음파 검사, 평탄화 및 플레어링 테스트, 부식 테스트, 인장 성능 평가, 치수 측정 및 표면 외관 검사를 포함한 종합적인 품질 검사를 거칩니다. 모든 검사를 통과하고 해당 보고서를 발행한 후에야 제품이 배송됩니다. Daxun은 티타늄 튜브 품질을 최우선으로 생각하며 고객이 절대적으로 신뢰할 수 있고 안심할 수있는 제품을받을 수 있도록합니다.
강력한 파이프 솔루션
닥선은 덕트, 보일러 튜브, 메인 증기 튜브, 열 재가열 튜브 및 연도 가스 탈황 장치를 포함한 다양한 제품으로 발전 부문에 서비스를 제공합니다. 당사의 솔루션은 원자력, 석탄 화력, 재생 에너지 및 복합 사이클 애플리케이션을 위해 설계되었습니다.
기술 정보
당사는 고성능 튜빙이 필요한 다양한 기계 및 구조용 애플리케이션과 함께 방위 부문에 파이프 및 튜빙 제품을 제공합니다. 당사의 고합금 니켈 케이스 및 기계 튜브 제품은 산성 조건, 극한 압력, 고온 등 세계에서 가장 까다로운 산업 및 환경에서 사용할 수 있도록 특별히 설계되었습니다.
화학 공정에서는 에틸렌 생산, 가성소다 생산, 열교환기 애플리케이션에 사용되는 파이프와 튜브를 생산합니다. 또한 엑스레이 기계용 부품, 산업용 용광로용 열전대 피복 튜브, 보일러 튜브 등 의료 및 일반 산업 분야를 위한 다양한 제품을 제조합니다.
다양한 산업 분야의 티타늄 튜브 및 파이프 적용 사례

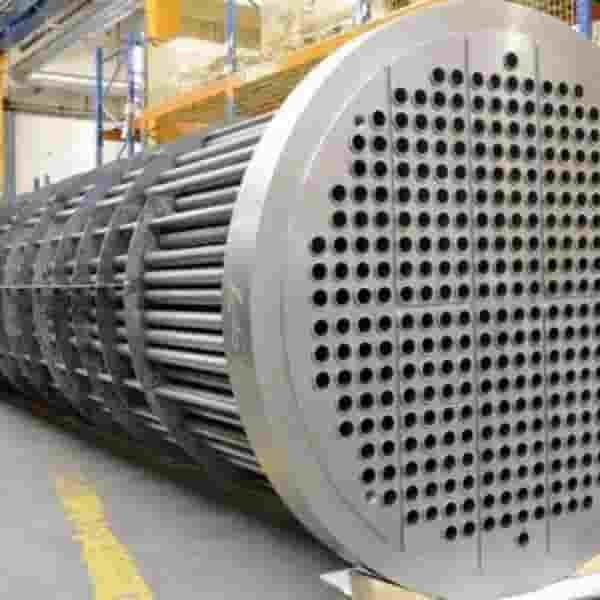

Titanium tubes are widely used in heat exchangers and condensers due to their exceptional corrosion resistance, especially in seawater and chloride-rich environments. They are commonly applied in power plants, seawater desalination systems, chemical processing equipment, and offshore cooling systems. Titanium tubing ensures long service life, high heat transfer efficiency, and reduced maintenance costs in demanding operating conditions.
동체, 항공우주 장비, 로켓, 인공위성, 미사일, 우주선 포탄, 블레이드 등과 같은 티타늄 합금 구조 부품에 사용할 수 있습니다.
화학 제품 서비스/사용 가능: 전해조, 송풍기, 반응 타워, 열교환기, 압력 샤프트, 증류탑, 밸브, 펌프 등 파이프 라인 공급업체로 Daxun을 선택하면 석유 및 가스 산업을 진정으로 이해하고 있다는 것을 알 수 있습니다. 지금 Daxun에 문의하세요.
심해 탐사 장비 심해 탐사는 해양 공학 분야에서 중요한 방향 중 하나이며 티타늄 합금은 내식성과 높은 강도로 인해 다양한 심해 탐사 장비에 이상적인 소재가 되었습니다. 심해 부표, 탐지기, 소나 장비 등은 모두 티타늄 합금으로 만들어져 열악한 해양 환경에서 장기간 안정적인 작동을 보장할 수 있습니다.
제약 및 바이오 제약 산업에 서비스를 제공하는 것은 Daxun에게 환영받는 도전이었습니다. 원자재 선택에서 배송에 이르기까지 업계 표준을 충족하고 능가하는 고순도 및 초고순도 서비스를 개발했습니다. 최고의 튜브와 배관만이 수요를 충족시킬 수 있을 때, 점점 더 많은 제약 및 바이오 제약 회사가 Daxun을 신뢰합니다.
발전 산업에 서비스를 제공하는 Daxun은 기술 전문 지식과 경험을 결합하여 오늘날 최고의 파이프와 파이프를 생산할 수 있습니다. 최고를 선택하면 최고를 얻을 수 있습니다. 수많은 다른 회사가 한 일을 따르십시오 - Daxun을 신뢰하십시오. 고도로 까다로운 산업에는 Daxun이 필요합니다.
티타늄 튜브 스톡 사이즈
- 티타늄 파이프 사이즈 차트
| 공칭 보어 | 외경 | Sch-5S | Sch-10S | Sch-40S | Sch-80S | Sch-160S | Sch-XXS | |||||||
| mm | INCH | mm | Wt | 무게 | Wt | 무게 | Wt | 무게 | Wt | 무게 | Wt | 무게 | Wt | 무게 |
| mm | (Kg/mt) | mm | (Kg/mt) | mm | (Kg/mt) | mm | (Kg/mt) | mm | (Kg/mt) | mm | (Kg/mt) | |||
| 3 | 1/8 | 10.3 | 1.24 | 0.276 | 1.24 | 0.28 | 1.73 | 0.37 | 2.41 | 0.47 | - | - | - | - |
| 6 | 1/4 | 13.7 | 1.24 | 0.39 | 1.65 | 0.49 | 2.24 | 0.631 | 3.02 | 0.8 | - | - | - | - |
| 10 | 3/8 | 17.1 | 1.24 | 0.49 | 1.65 | 0.63 | 2.31 | 0.845 | 3.2 | 1.1 | - | - | - | - |
| 15 | 1/2 | 21.3 | 1.65 | 0.8 | 2.11 | 1 | 2.77 | 1.27 | 3.75 | 1.62 | 4.75 | 1.94 | 7.47 | 2.55 |
| 20 | 3/4 | 26.7 | 1.65 | 1.03 | 2.11 | 1.28 | 2.87 | 1.68 | 3.91 | 2.2 | 5.54 | 2.89 | 7.82 | 3.63 |
| 25 | 1 | 33.4 | 1.65 | 1.3 | 2.77 | 2.09 | 3.38 | 2.5 | 4.55 | 3.24 | 6.35 | 4.24 | 9.09 | 5.45 |
| 32 | 1 1/4 | 42.2 | 1.65 | 1.65 | 2.77 | 2.7 | 3.56 | 3.38 | 4.85 | 4.47 | 6.35 | 5.61 | 9.7 | 7.77 |
| 40 | 1 1/2 | 48.3 | 1.65 | 1.91 | 2.77 | 3.11 | 3.68 | 4.05 | 5.08 | 5.41 | 7.14 | 7.25 | 10.16 | 9.54 |
| 50 | 2 | 60.3 | 1.65 | 2.4 | 2.77 | 3.93 | 3.91 | 5.44 | 5.54 | 7.48 | 8.74 | 11.1 | 11.07 | 13.44 |
| 65 | 2 1/2 | 73 | 2.11 | 3.69 | 3.05 | 5.26 | 5.16 | 8.63 | 7.01 | 11.4 | 9.53 | 14.9 | 14.2 | 20.39 |
| 80 | 3 | 88.9 | 2.11 | 4.51 | 3.05 | 6.45 | 5.49 | 11.3 | 7.62 | 15.2 | 11.1 | 21.3 | 15.24 | 27.65 |
| 100 | 4 | 114.3 | 2.11 | 5.84 | 3.05 | 8.36 | 6.02 | 16.07 | 8.56 | 22.3 | 13.49 | 33.54 | 17.12 | 41.03 |
| 125 | 5 | 141.3 | 2.77 | 9.47 | 3.4 | 11.57 | 6.55 | 21.8 | 9.53 | 31.97 | 15.88 | 49.11 | 19.05 | 57.43 |
| 150 | 6 | 168.3 | 2.77 | 11.32 | 3.4 | 13.84 | 7.11 | 28.3 | 10.97 | 42.7 | 18.2 | 67.56 | 21.95 | 79.22 |
| 200 | 8 | 219.1 | 2.77 | 14.79 | 3.76 | 19.96 | 8.18 | 42.6 | 12.7 | 64.6 | 23 | 111.2 | 22.23 | 107.8 |
| 250 | 10 | 273.1 | 3.4 | 22.63 | 4.19 | 27.78 | 9.27 | 60.5 | 12.7 | 96 | 28.6 | 172.4 | 25.4 | 155.15 |
| 300 | 12 | 323.9 | 3.96 | 31.25 | 4.57 | 36 | 9.52 | 73.88 | 12.7 | 132 | 33.32 | 238.76 | 25.4 | 186.97 |
| 350 | 14 | 355.6 | 3.96 | 34.36 | 4.78 | 41.3 | 11.13 | 94.59 | 19.05 | 158.08 | 35.71 | 281.7 | - | - |
| 400 | 16 | 406.4 | 4.19 | 41.56 | 4.78 | 47.29 | 12.7 | 123.3 | 21.41 | 203.33 | 40.46 | 365.11 | - | - |
| 450 | 18 | 457.2 | 4.19 | 46.8 | 4.78 | 53.42 | 14.27 | 155.8 | 23.8 | 254.36 | 45.71 | 466.4 | - | - |
| 500 | 20 | 508 | 4.78 | 59.25 | 5.54 | 68.71 | 15.09 | 183.42 | 26.19 | 311.2 | 49.99 | 564.68 | - | - |
| 600 | 24 | 609.6 | 5.54 | 82.47 | 6.35 | 94.45 | 17.48 | 255.41 | 30.96 | 442.08 | 59.54 | 808.22 | - | - |
| 더 크거나 비표준 사이즈의 경우 Daxun에 문의해 주세요. | ||||||||||||||
관련 제품
Daxun 합금
티타늄 튜브 및 파이프에 관한 모든 문의를 처리할 수 있습니다. 부담 없이 문의해 주세요. 각 고객의 니즈에 따라 추천해 드리겠습니다.
예, 완벽한 사양과 재고를 보유하고 있으며 고객의 요구 사항을 신속하게 충족할 수 있습니다.
주로 ASTM B338/B861 표준에 따라 1, 2, 5(Ti-6Al-4V), 7, 12 등급의 티타늄 튜브를 공급합니다. 요청 시 다른 맞춤형 등급도 제공됩니다.
일반 MOQ는 50kg 또는 10개이지만 시험 주문이나 샘플의 경우 더 적은 수량도 제공할 수 있습니다.
예, 재료 확인을 위해 소량의 샘플을 제공할 수 있습니다. 샘플 비용은 대량 주문에서 공제할 수 있습니다.
일반적으로 재고 품목의 경우 7~15일, 맞춤형 제작의 경우 20~30일의 리드 타임이 소요됩니다.
예, 애플리케이션 요구 사항에 따라 이음매 없는 티타늄 튜브와 용접된 티타늄 튜브를 모두 제공합니다.
고객의 요구 사항에 따라 산세, 광택 또는 샌드블래스트 표면을 갖춘 튜브를 공급할 수 있습니다.
모든 튜브는 운송 중 긁힘과 부식을 방지하기 위해 플라스틱 필름으로 보호된 나무 케이스에 포장되어 있습니다.
티타늄 튜브는 고강도, 경량, 우수한 내식성으로 인해 항공우주, 해양, 화학 처리, 담수화, 의료 기기, 열교환기 등에 널리 사용됩니다.
일반적으로 T/T(전신 송금), L/C(현장 결제), 소액 주문의 경우 PayPal로 결제할 수 있습니다. 다른 결제 방법은 협의할 수 있습니다.
예, 요청 시 SGS, BV 또는 기타 타사 검사 보고서를 제공할 수 있습니다. 모든 주문에는 밀 테스트 인증서(EN 10204 3.1/3.2)가 포함되어 있습니다.
물론이죠. 당사는 OEM 및 ODM 서비스를 제공하며 고객의 사양에 따라 치수, 공차 및 표면 마감을 맞춤화할 수 있습니다.
모든 튜브는 화학 성분 분석, 기계적 특성 테스트, 초음파 검사, 치수 검사 등 엄격한 테스트를 거칩니다. 최종 검사의 사진과 동영상은 배송 전에 공유할 수 있습니다.
주로 상하이와 톈진 항구에서 배송하지만, 필요한 경우 다른 항구에서 배송할 수도 있습니다.
주문 규모와 긴급성에 따라 해상 운송, 항공 운송, 특급 택배(DHL, FedEx, UPS)를 제공합니다.
예, 장기적인 협력을 환영하며 안정적인 가격 및 보장된 배송 일정으로 연간 공급 계약을 설정할 수 있습니다.
